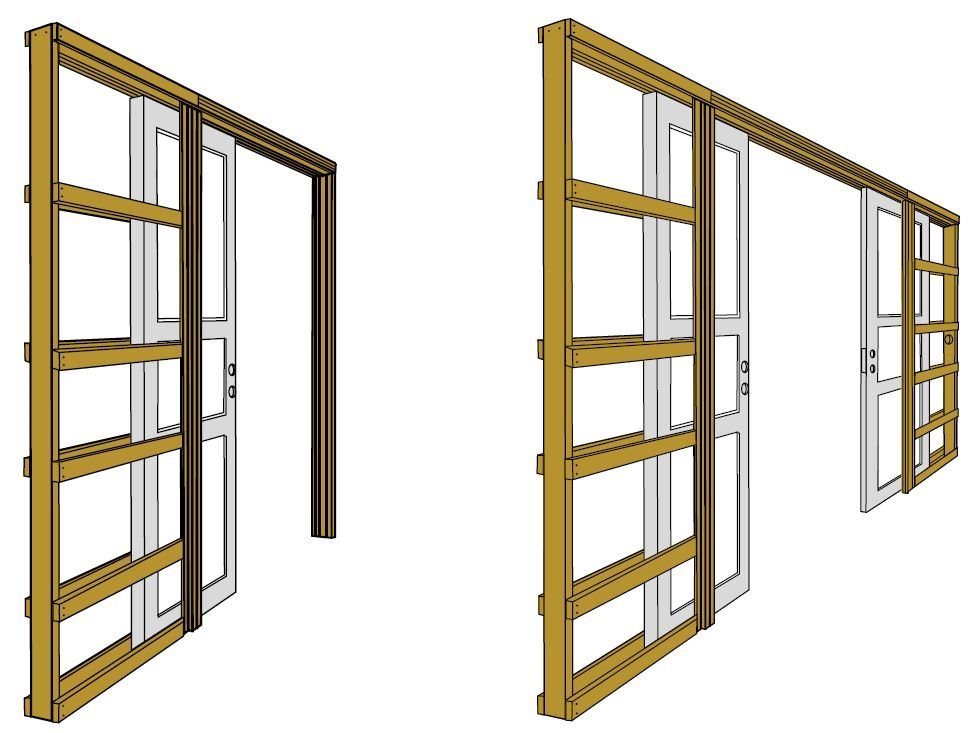

Målene gjelder innbygningsmodul til innebygde skyvedører montert i vegg med ett lag gips på hver side av modulen. For mål på innbygningsmoduler med to lag gips, se Mål & Fakta. Om man skal ha dør med glass til innbygging må man velge innbygningsmodul 121 mm.

Innbygningsmodul for veggtykkelse 96 mm

Modul

Dørbladmål mm

Utv. karmmål mm

7x20/21

625 x 1940/2040

1290 x 1997/2097

8 x 20/21

725 x 1940/2040

1490 x 1997/2097

9 x 20/21

825 x 1940/2040

1690 x 1997/2097

10 x 20/21

925 x 1940/2040

1890 x 1997/2097

11 x 21

1025 x 2040

2090 x 2097

12 x 21

1125 x 2040

2290 x 2097

13 x 20/21

2x625 x 1940/2040

2540 x 1997/2097

15 x 20/21

2x725 x 1940/2040

2940 x 1997/2097

17 x 20/21

2x825 x 1940/2040

3340 x 1997/2097

19 x 20/21

2x925 x 1940/2040

3740 x 1997/2097

AluKornisch leveres med SoftClose i både åpnings- og lukkeretning. Overflaten er i nyanse stainless. Skyvedørsskinne og vogn medfølger.

ALU-kornisch enkeldører med softclose

Modul

Veggåpning

Dørbladbredde

Kappelengde

M6

610 mm

625 mm

1308 mm

M7

710 mm

725 mm

1508 mm

M8

810 mm

825 mm

1708 mm

M9

910 mm

925 mm

1908 mm

M10

1010 mm

1025 mm

2108 mm

M11

1110 mm

1125 mm

2308 mm

M12

1210 mm

1225 mm

2508 mm

ALU-kornisch pardører med softclose

Modul

Veggåpning

Dørbladbredde

Kappelengde

M11

1120-1220 mm

2 x 625 mm

2558 mm

M13

1320-1420 mm

2 x 725 mm

2958 mm

M15

1520-1620 mm

2 x 825 mm

3358 mm

M17

1720-1820 mm

2 x 925 mm

3758 mm

M19

1920-2020 mm

2 x 1025 mm

4158 mm

M21

2120-2220 mm

2 x 1125 mm

4558 mm

M23

2320-2420 mm

2 x 1225 mm

4958 mm

TreKornisch leveres malt i NCS S- eller RAL-farger, hvitpigmentert, lakkert eller ubehandlet furu. Skyvedørsskinne og vogn medfølger.

* Kappen er 2-delt

Trekornisch enkeldører

Modul

Veggåpning

Dørbladbredde

Kappelengde

M7

710 mm

725 mm

1470 mm

M8

810 mm

825 mm

1670 mm

M9

910 mm

925 mm

1870 mm

M10

1010 mm

1025 mm

2070 mm

M11

1110 mm

1125 mm

2270 mm

M12

1210 mm

1225 mm

2470 mm

Trekornisch pardører

Modul

Veggåpning

Dørbladbredde

Kappelengde

M13-14

1320-1420 mm

2x725 mm

2820 mm

M15-16

1520-1620 mm

2x825 mm

3220 mm

M17-18

1720-1820 mm

2x925 mm

3620 mm*

M19-20

1920-2020 mm

2x1025 mm

4020 mm*

M21

2120-2220 mm

2x1125 mm

4420 mm*

M23

2320-2420 mm

2x1225 mm

4820 mm*

Det anbefales at veggåpningshøyden er 20 mm mindre enn dørbladets høyde. Når skinnen er montert som vist i monteringsveiledningen er dørbladet 10 mm over gulvet. Mål fra toppen av dørbladet til toppen av hjulopphenget er 130 mm (total høyde løsning = dørbladhøyde + 10 mm + 130 mm).

Retro Rail kan også monteres som dobbeltdør (to skinner kobles).

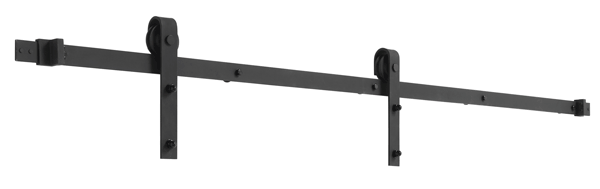

Retro Rail svart

Modul

Veggåpningsbredde

Dørbladbredde

Skinnelengde

M7

710 mm

725 mm

2000 mm

M8

810 mm

825 mm

2000 mm

M9

910 mm

925 mm

2000 mm

M10

1010 mm

1025 mm

2400 mm

M11

1110 mm

1125 mm

2400 mm

M7 + M7

1420 mm

2x725 mm

2x2000 mm

M8 + M8

1620 mm

2x825 mm

2x2000 mm

M9 + M9

1820 mm

2x925 mm

2x2000 mm

M10 + M10

2020 mm

2x1025 mm

2x2400 mm

M11

2220 mm

2x1125 mm

2x2400 mm

Det anbefales at veggåpningshøyden er 20 mm mindre enn dørbladets høyde. Når skinnen er montert som vist i monteringsveiledningen er dørbladet 10 mm over gulvet.

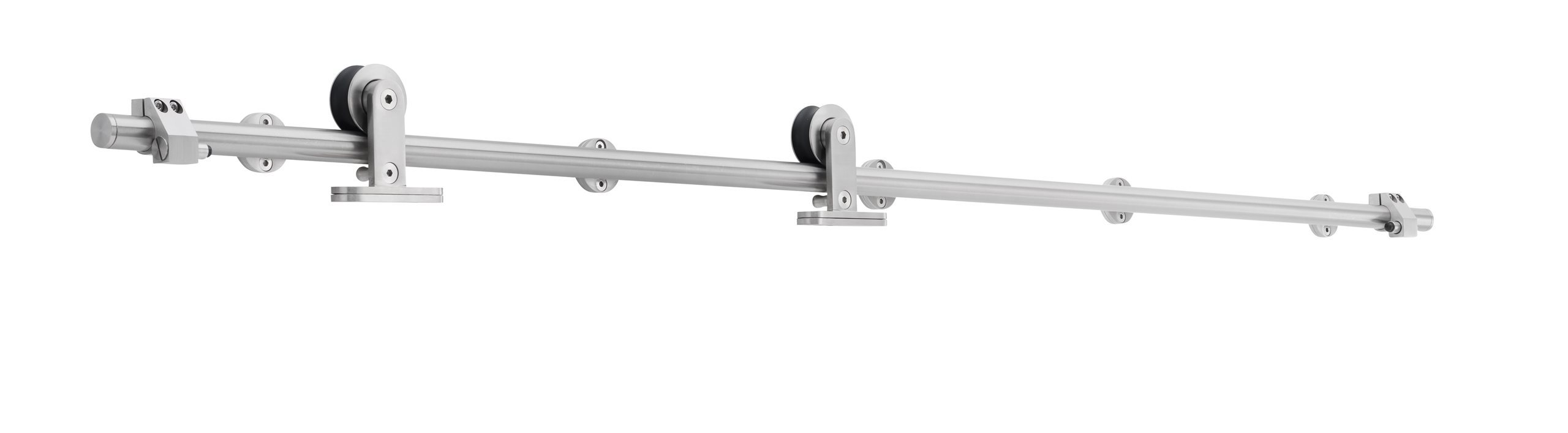

Designskinne stainless steel

Modul

Veggåpningsbredde

Dørbladbredde

Skinnelengde

M7

710 mm

725 mm

1450 mm

M8

810 mm

825 mm

1650 mm

M9

910 mm

925 mm

1850 mm

M10

1010 mm

1025 mm

2050 mm

M11

1110 mm

1125 mm

2250 mm

M12

1210 mm

1225 mm

2450 mm

M13

1320-1420 mm

2x725 mm

2900 mm

M15

1520-1620 mm

2x825 mm

3300 mm

M17

1720-1820 mm

2x925 mm

3700 mm

M19

1920-2020 mm

2x1025 mm

4100 mm
