Lydklassifiserte skyvedører

Design Lyd Lys

Konseptet lydklassifiserte skyvedører består av både utenpåliggende og integrerte skyvedører med R´w 30dB lydreduksjon (lab.verdi minst R´w 33dB). De utenpåliggende skyvedørene leveres med kornisch for montering enten på en tett vegg eller på et tilstøtende glassparti. Integrerte skyvedører leveres som ett helt parti med et bevegelig dørblad i kombinasjon med enten et glassparti eller et fast dørblad i samme design som det bevegelige.

Konseptet består av et bredt sortiment med ulike designmuligheter bygd opp rundt våre 40 mm tykke massive glatte dører og Unique HP skyvedører. Skyvedørene kan kombineres med glasspartier. Som en del av dette lanserer vi nå glasspartier med et design helt uten glasslister og synlige skruer. Disse glasspartiene kan brukes både for seg selv og i kombinasjon med slagdører.



Uendelige designmuligheter

Konseptet muliggjør nesten uendelige kombinasjoner av dører og glasspartier. Sett sammen akkurat det du har behov for modul for modul, og få din unike løsning.

Uten motstand

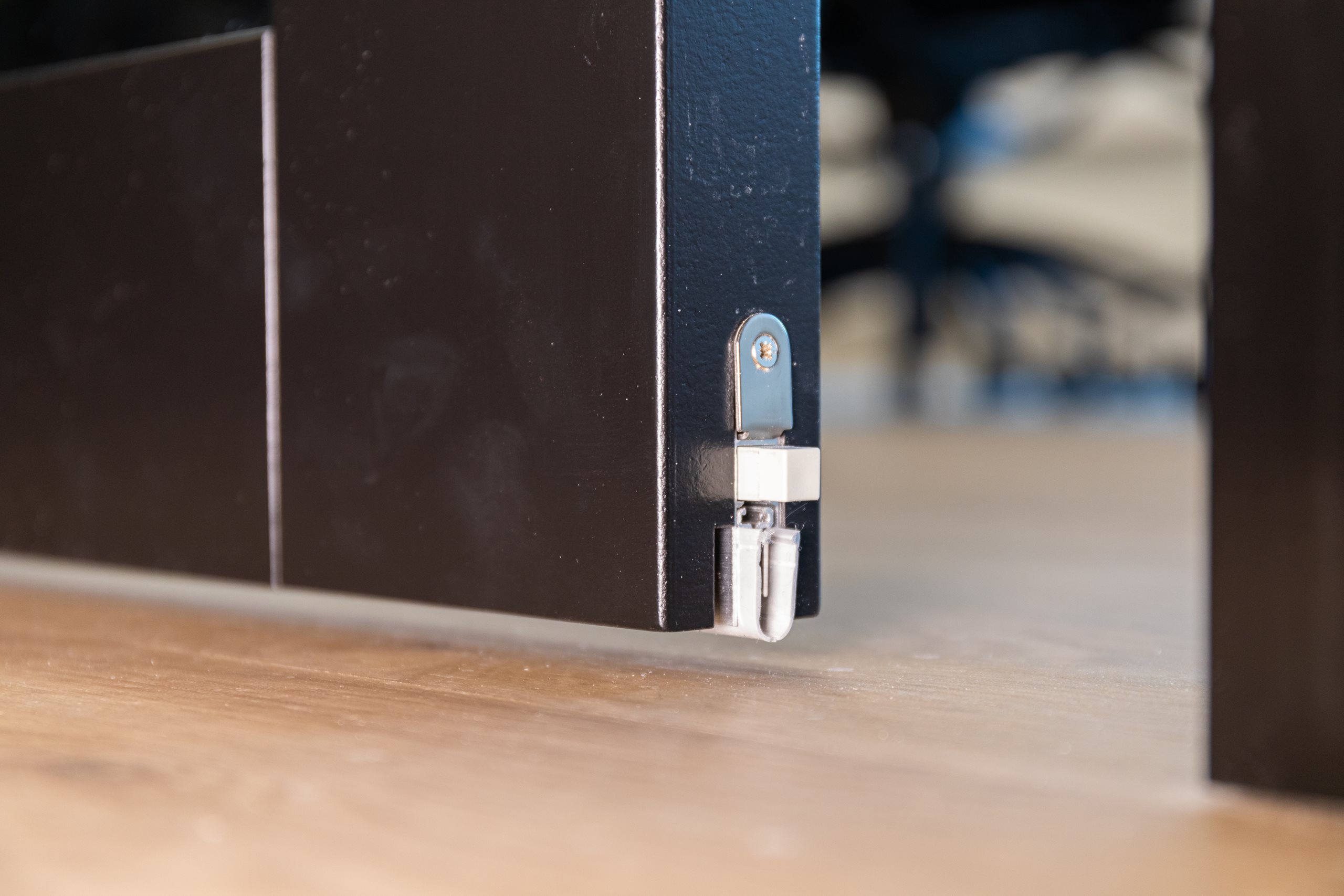

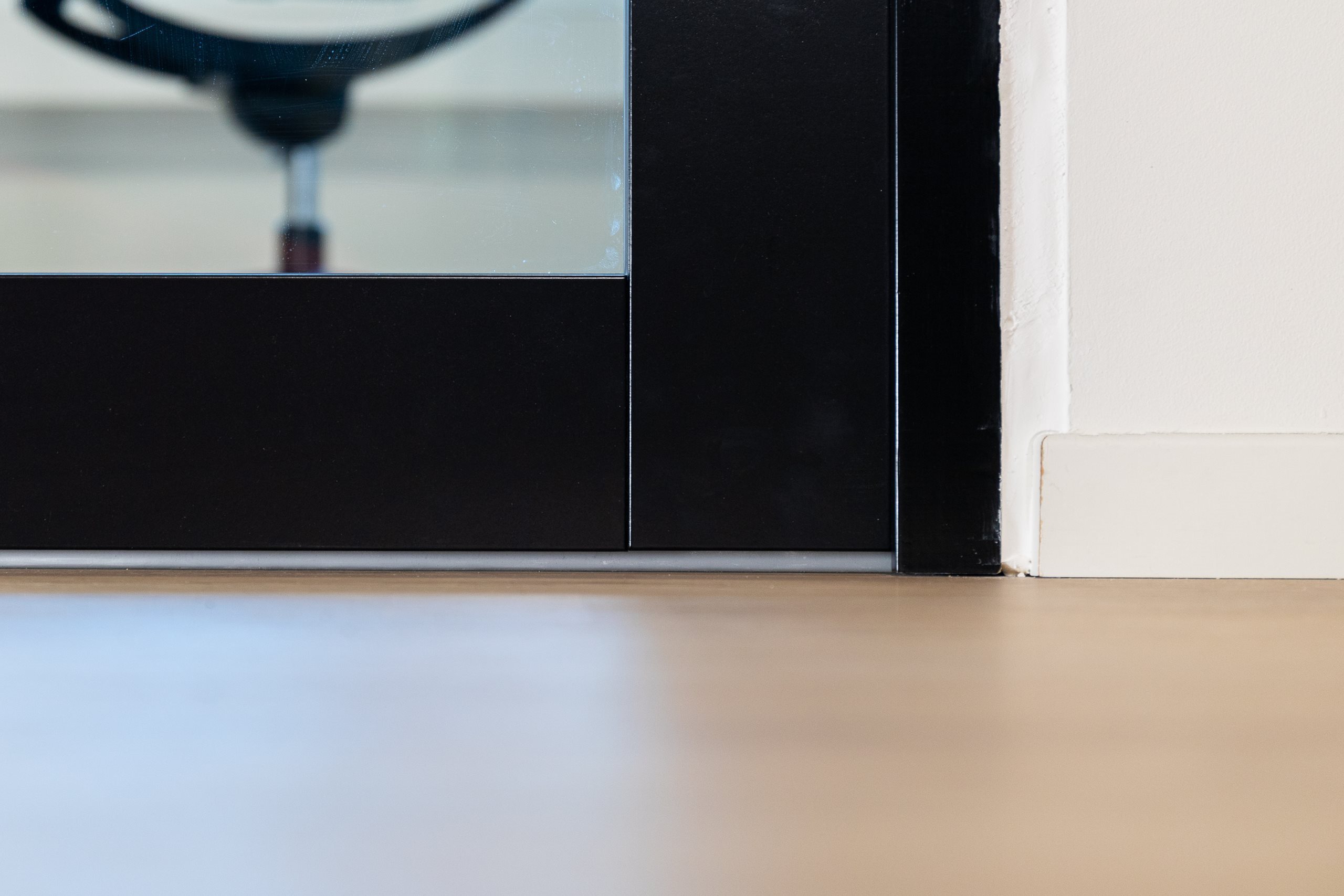

Den lyddempende løsningen for skyvedører er bygd opp av mekaniske tetningslister som kun aktiveres når døren er lukket. Dette innebærer at døren glir lett igjen uten motstand.

Utenpåliggende skyvedør – Modell 3810/3820

Begynn med å kartlegge behovet og hvilke typer moduler det er behov for. Modulene nedenfor er eksempler på hvilke muligheter som finnes.

Integrerte skyvedører – Modell 3830/3840

Begynn med å kartlegge behovet og hvilke typer moduler det er behov for. Modulene nedenfor er eksempler på hvilke muligheter som finnes. Merk at dørbladet til venstre og/eller i midten må monteres sammen med karmløsningen vist til høyre for å oppnå lydreduksjon.

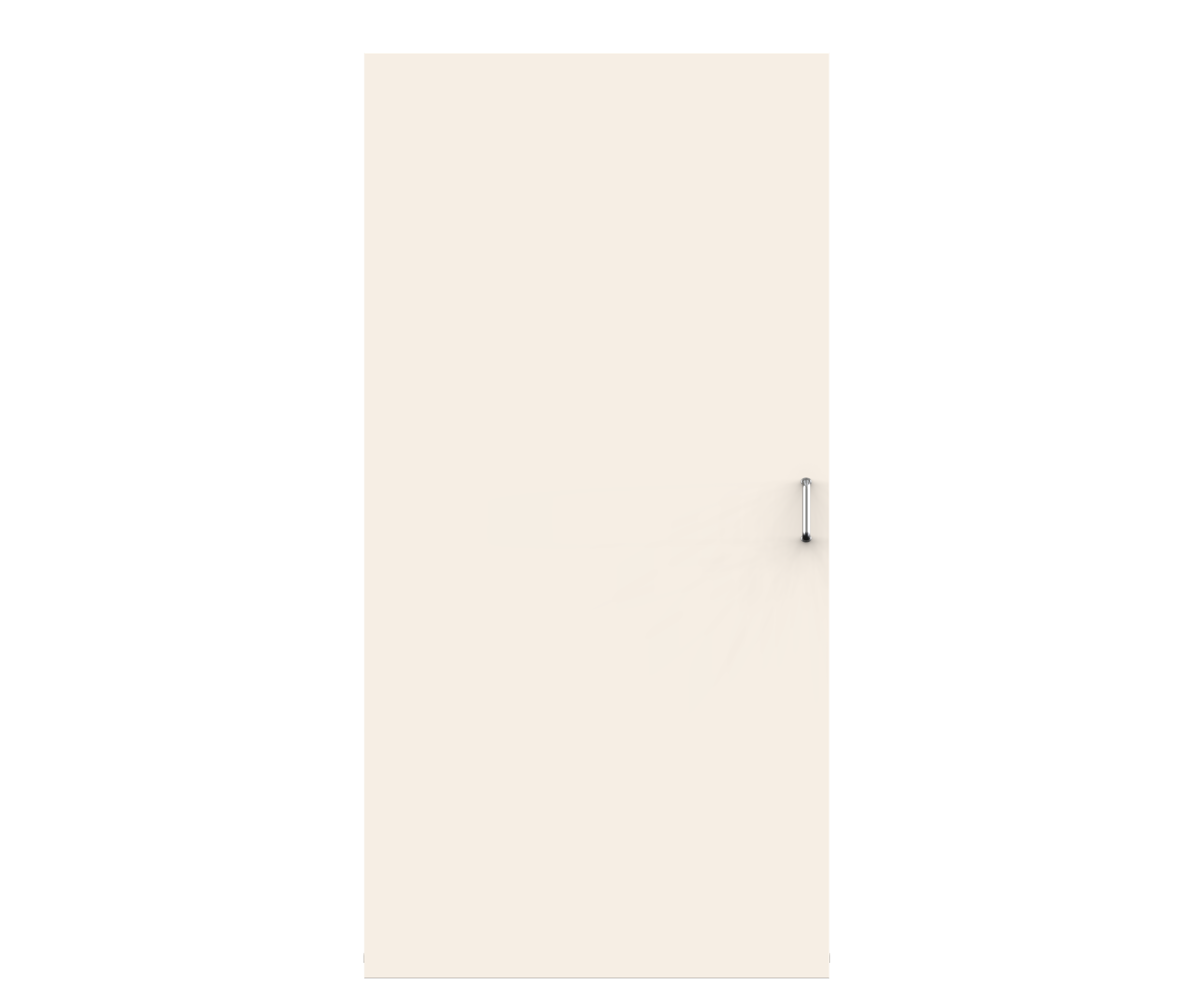

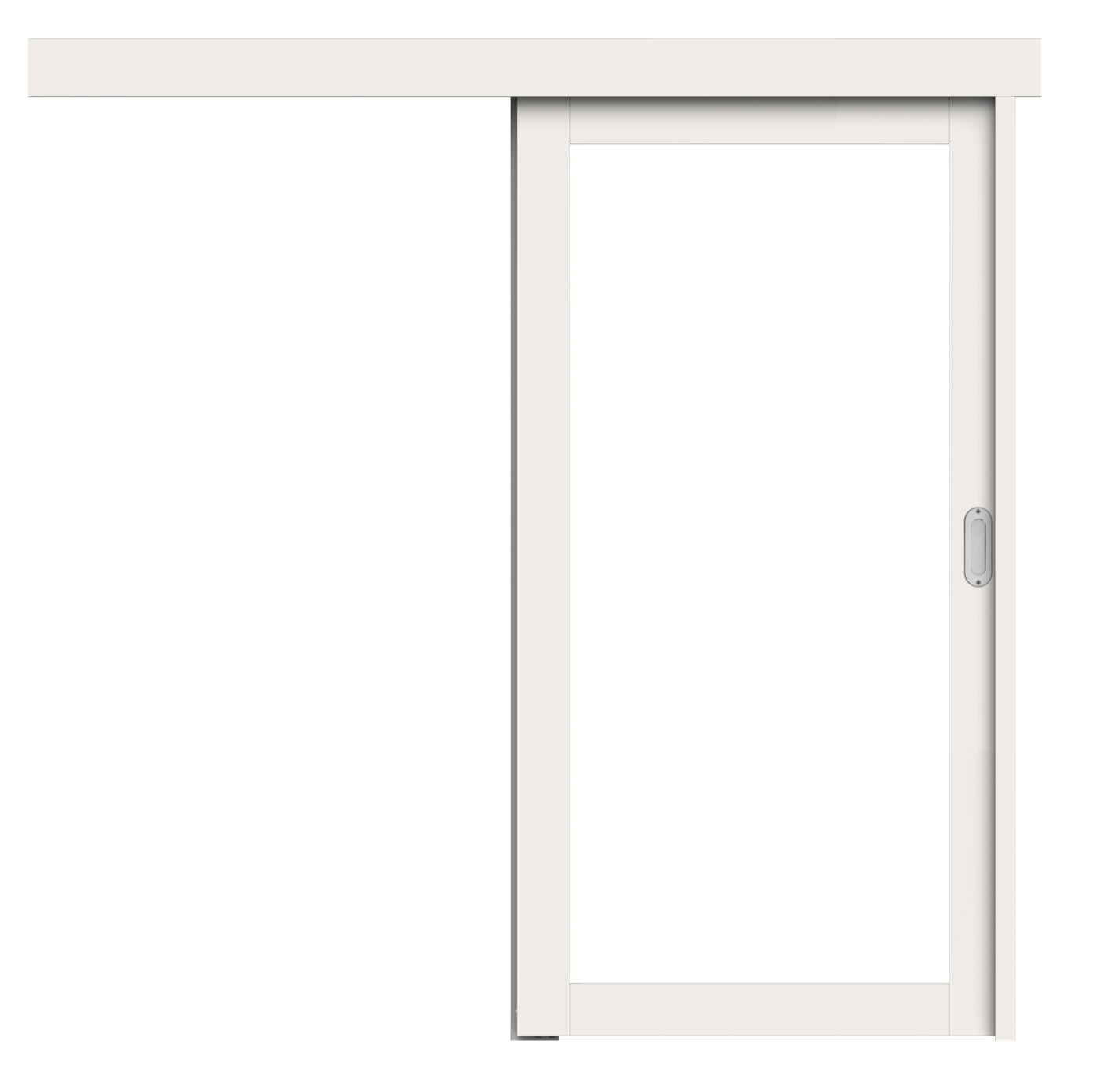

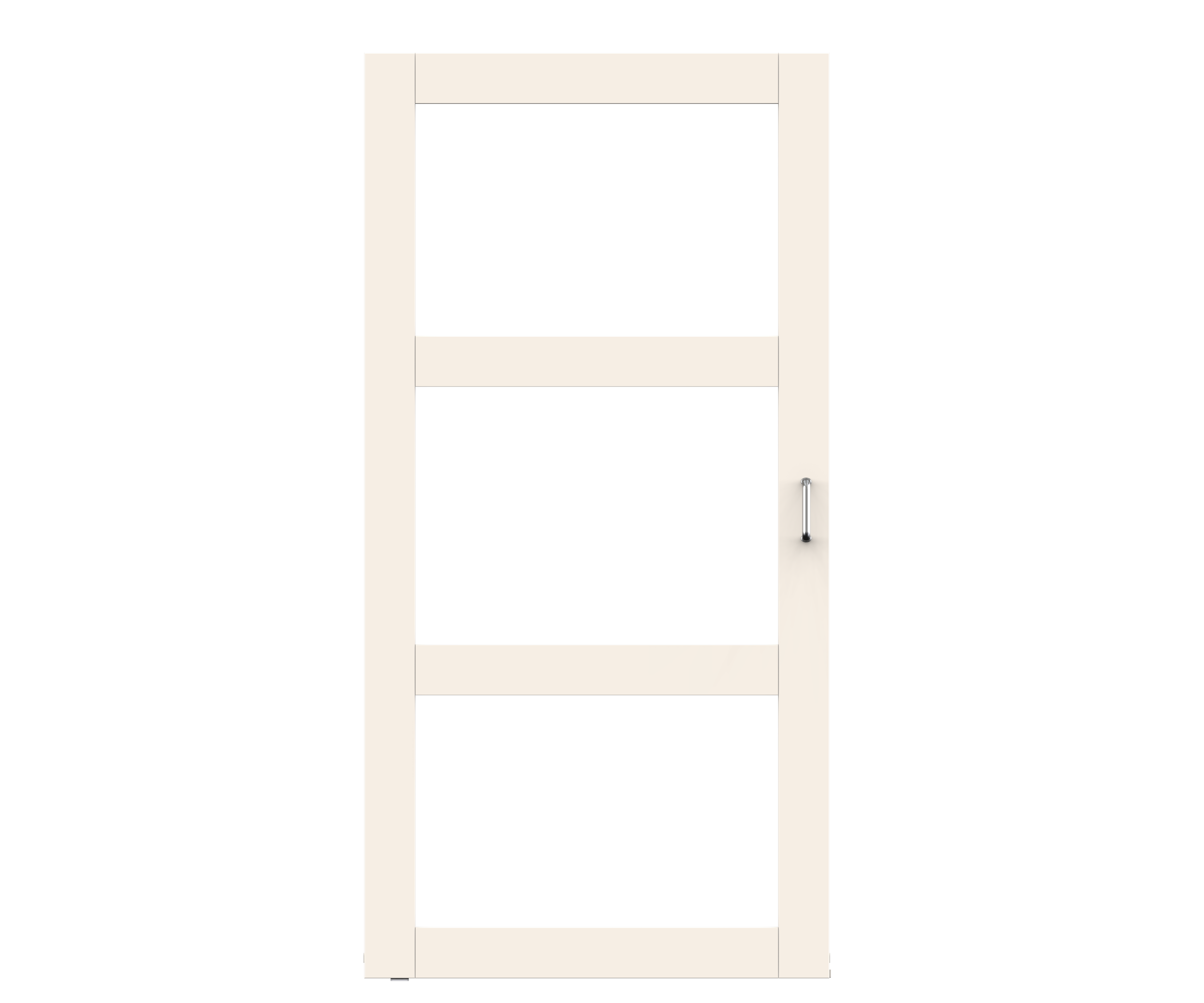

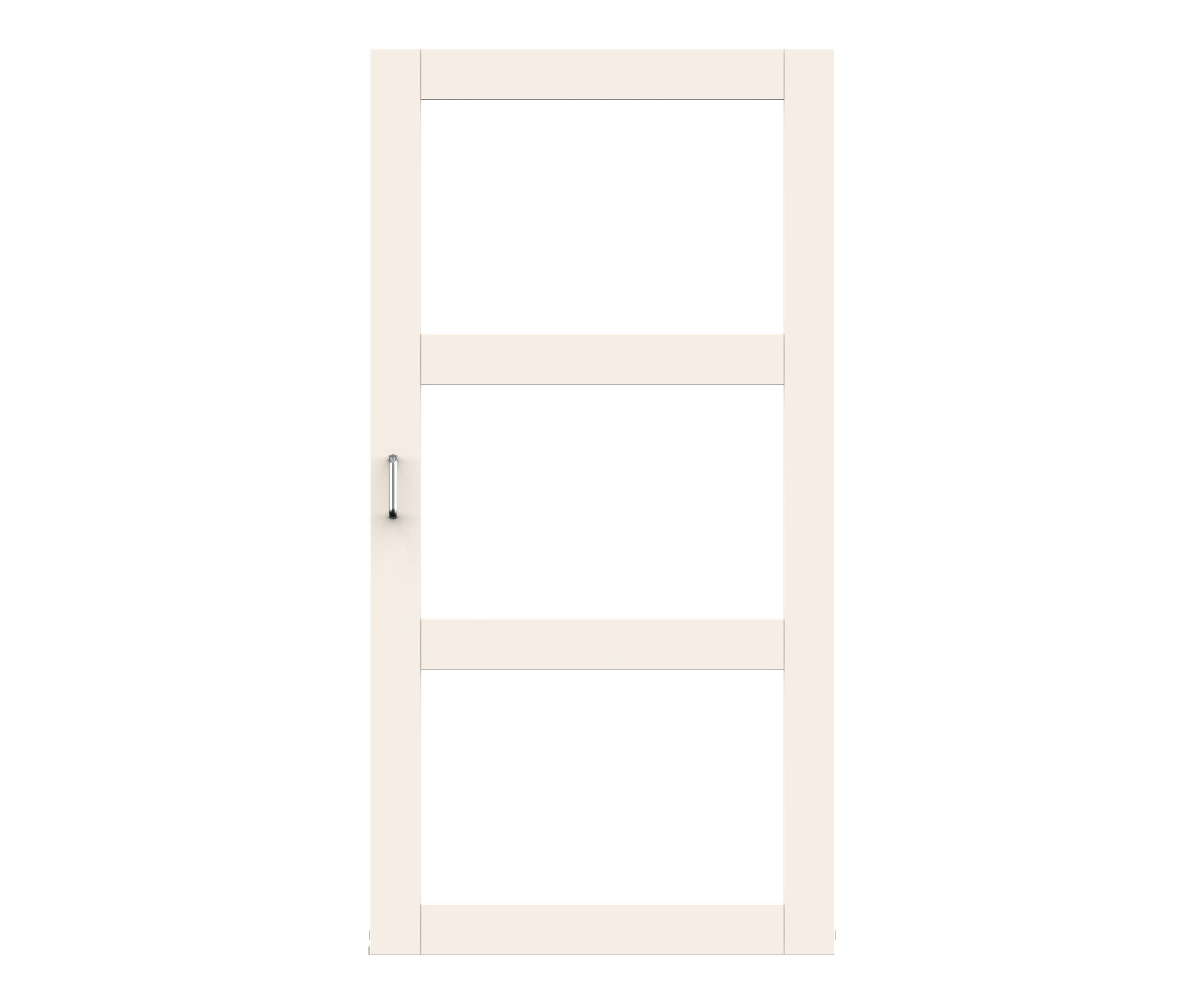

Utenpåliggende skyvedør – Modell 3810

Denne utenpåliggende løsningen består av en skyvedør, en karm med anslag og en skyvedørsskinne med nødvendig tilbehør. Skyvedørsskinnen dekkes av en kornish som enten er malt eller finert.

Design dørblad:

  • Master med malt, finert eller laminat overflate.
  • Unique HP glassdør med malt eller finert overflate. Design GW01L, GW02L, GW03L, GW04L og GW08.
  • Finér: amerikansk eik, ask, bjørk, lønn, valnøtt, svart eik og hvit eik.

Overflatebehandling karm:

Malt som standard. Finer og massivt tre på forespørsel.

Beslag og tilbehør:

  • Med eller uten lås Connect 311
  • Draring + skålhåndtak ROCA 939040
  • Skål- + skålhåndtak ROCA 939045

Mål:

Min bredde: M7 (dørblad = 725 mm)
Max bredde: M12 (dørblad = 1225 mm) - Typegodkjent max M11
Min høyde: M20
Max høyde: M24 - Typegodkjent max M23.

Klassifisering:

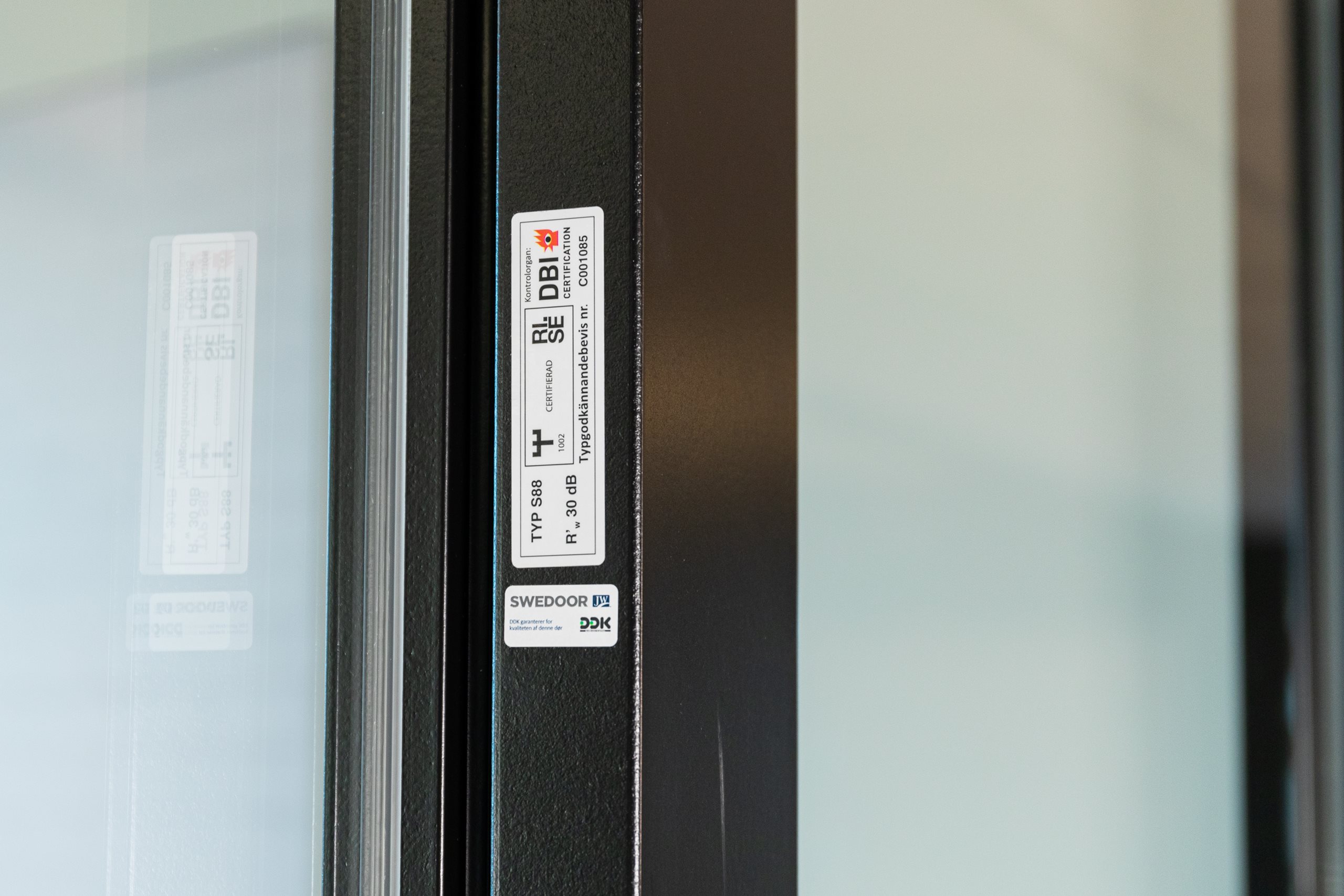

Typegodkjent R’w 30 dB (lab verdi minst Rw 33 dB)

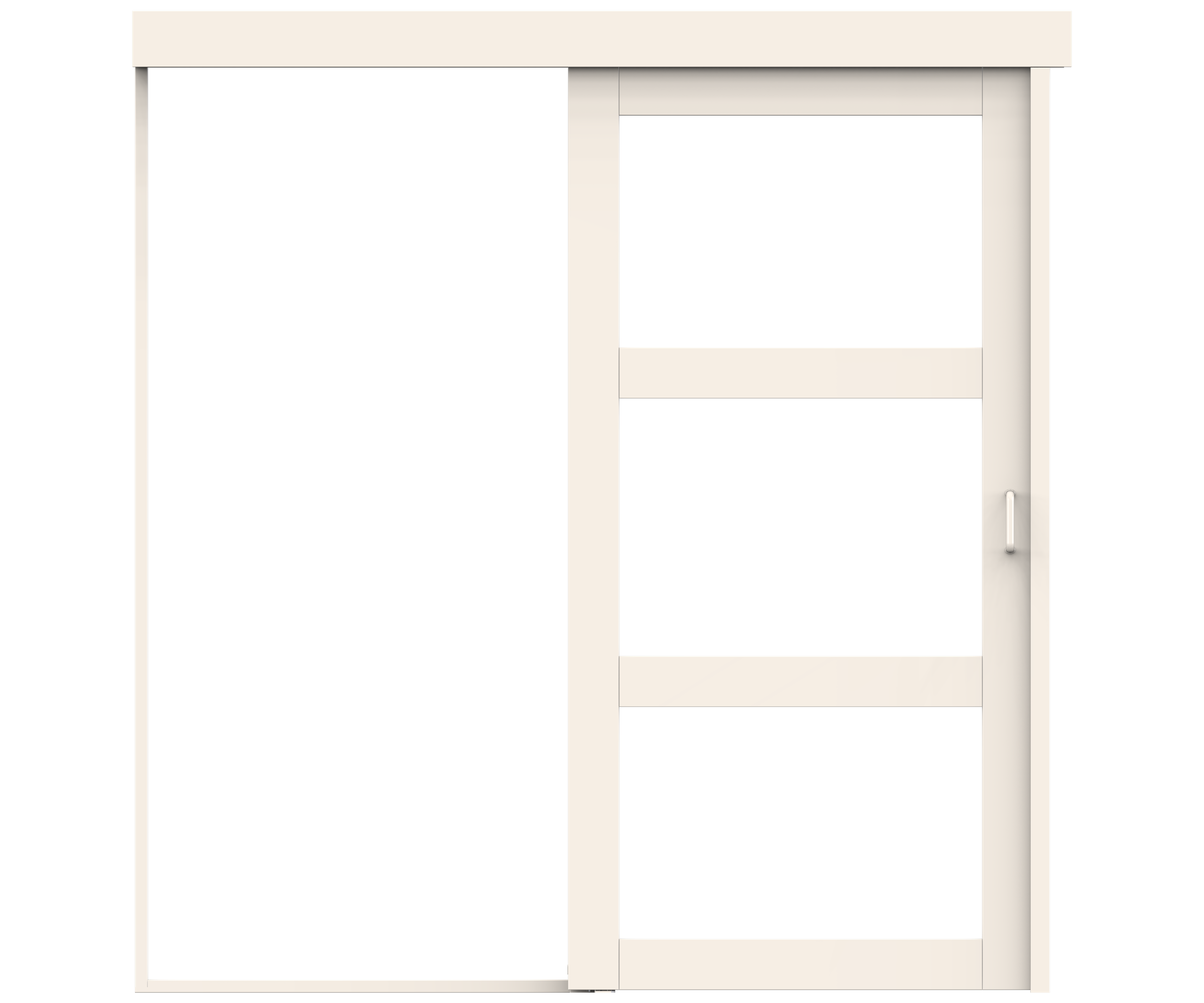

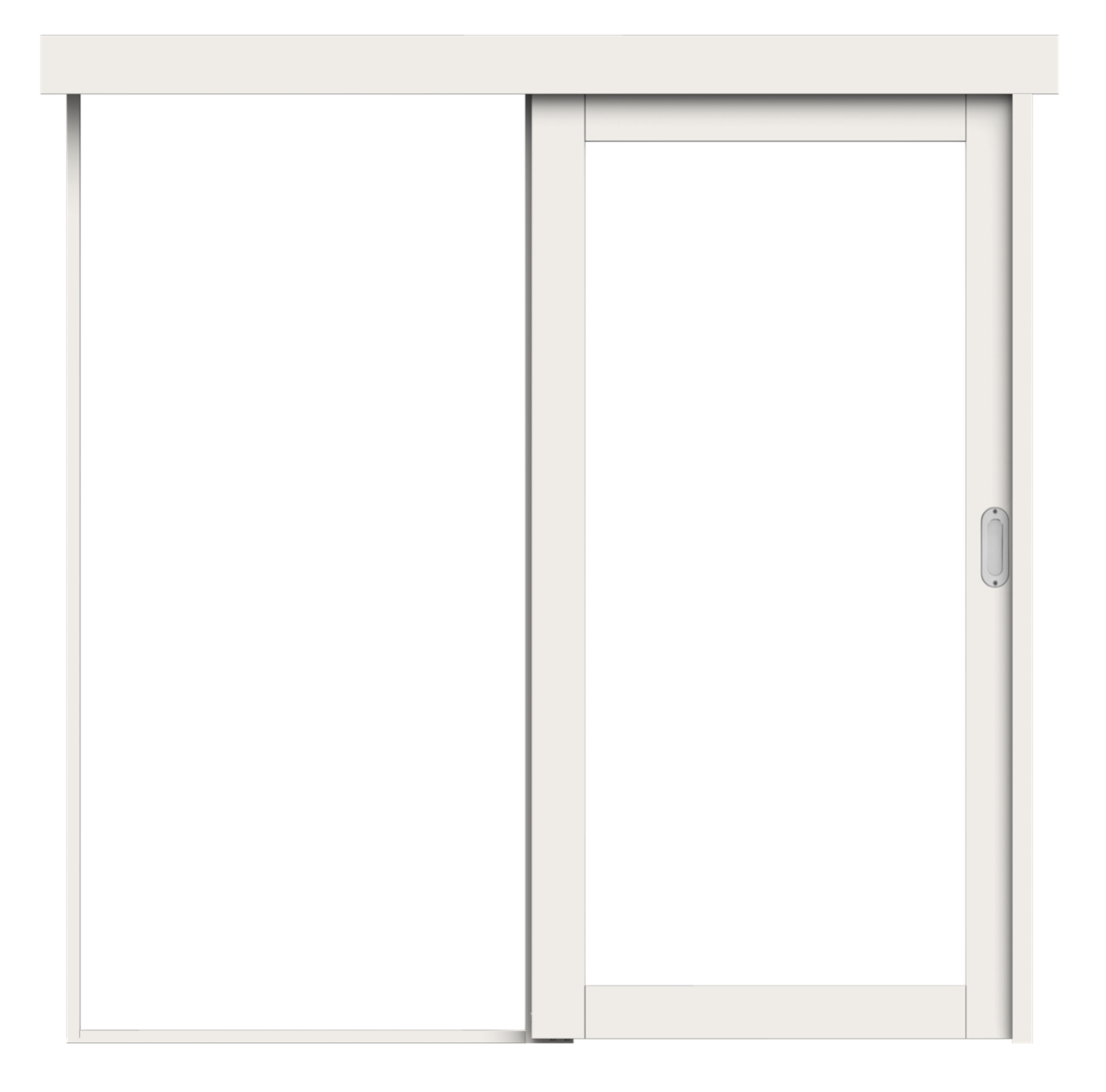

Utenpåliggende skyvedør GP – Modell 3820

Denne utenpåliggende løsningen består av en skyvedør, en karm med anslag og en skyvedørsskinne med nødvendig tilbehør. Modellen er bygd med ett halvintegrert glassparti der bredden på glasset er det samme som bredden på døren. Skyvedørsskinnen dekkes av en kornish som enten er malt eller finert.

Design dørblad:

  • Master med malt, finert eller laminat overflate.
  • Unique HP glassdør med malt eller finert overflate. Design GW01L, GW02L, GW03L, GW04L og GW08.
  • Finér: amerikansk eik, ask, bjørk, lønn, valnøtt, svart eik og hvit eik.

Overflatebehandling karm:

Malt som standard. Finer og massivt tre på forespørsel.

Beslag og tilbehør:

  • Med eller uten lås Connect 311
  • Draring + skålhåndtak ROCA 939040
  • Skål- + skålhåndtak ROCA 939045

Mål (+ sidelys):

  • Min bredde: M7 (dørblad = 725 mm)
  • Max bredde: M12 (dørblad = 1225 mm) - Typegodkjent max M11
  • Min høyde: M20
  • Max høyde: M24 - Typegodkjent max M23.

Klassifisering:

Typegodkjent R’w 30 dB (lab verdi minst Rw 33 dB)

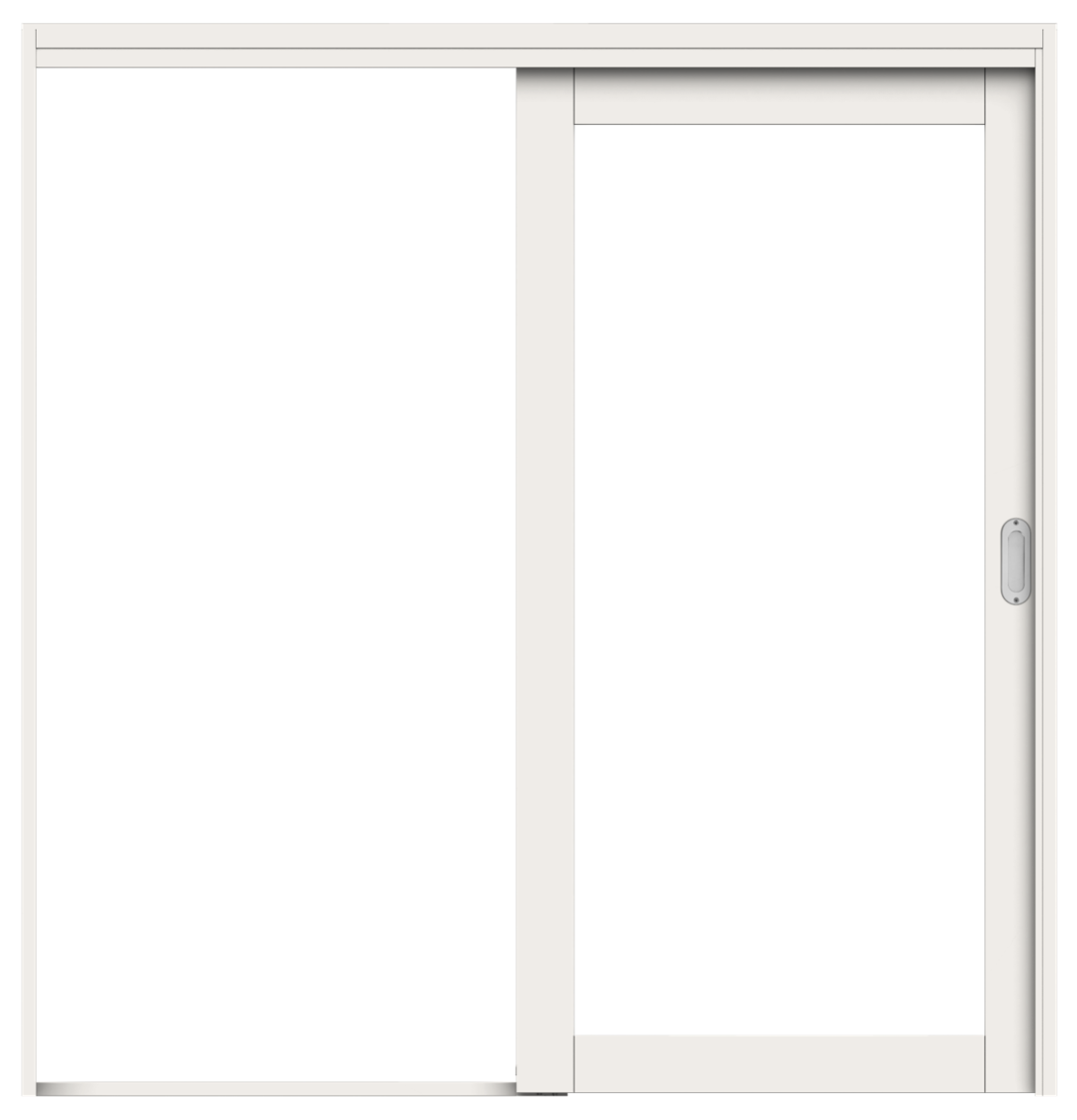

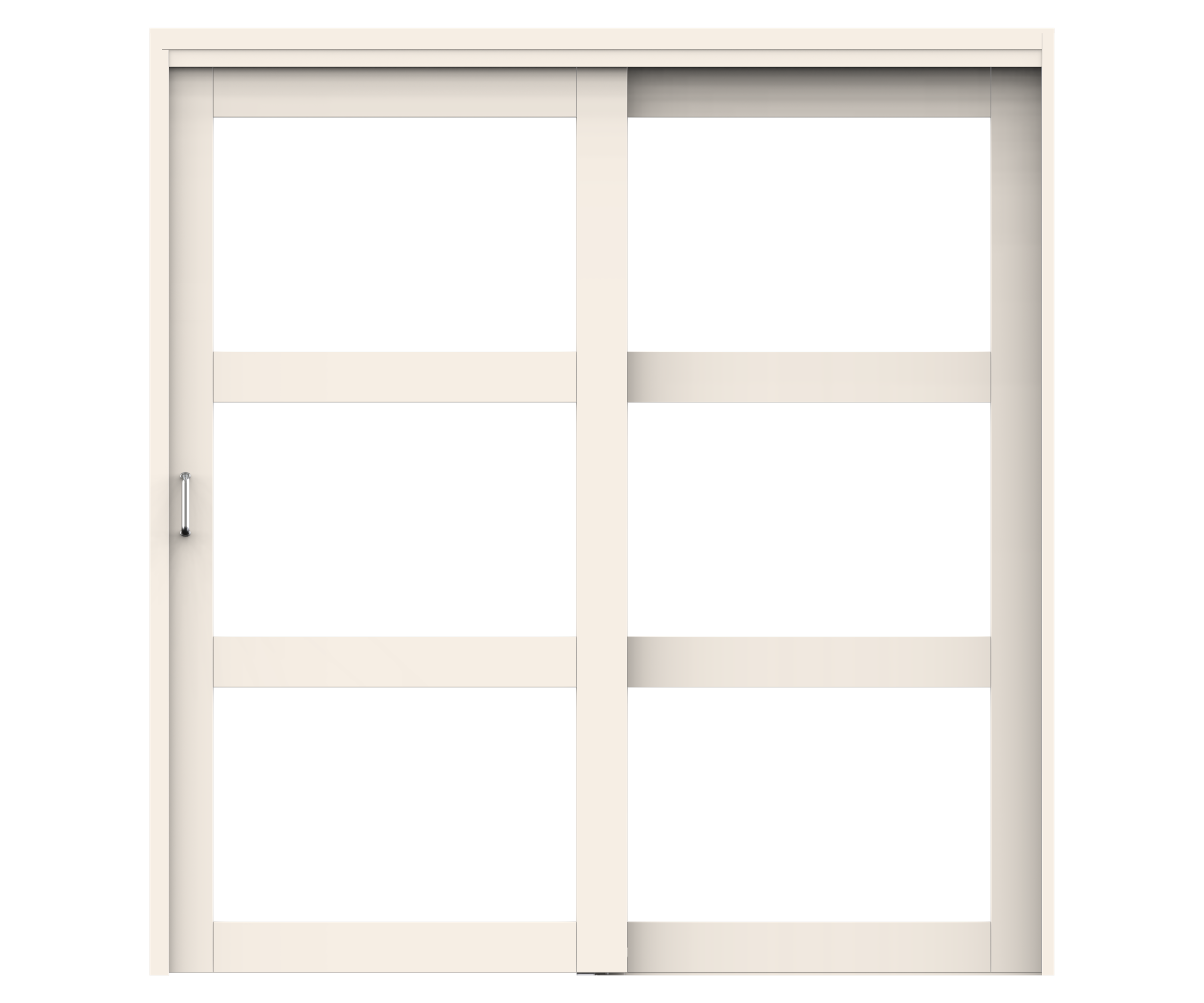

Utenpåliggende skyvedør GP – Modell 3830

Denne løsningen består av en integrert skyvedør med glassparti. Størrelsen på glasspartiet er alltid den samme som størrelsen på skyvedøren. Hele skyvedørspartiet er montert direkte i veggen på begge sider (avhengig av veggtykkelsen). Denne modulen leveres med en skyvedørsskinne og nødvendig tilbehør. Skyvedørsskinnen dekkes av en liten kornisch som sitter på innsiden av modulen.

Design dørblad:

  • Master med malt, finert eller laminat overflate.
  • Unique HP glassdør med malt eller finert overflate. Design GW01L, GW02L, GW03L, GW04L og GW08.
  • Finér: amerikansk eik, ask, bjørk, lønn, valnøtt, svart eik og hvit eik.

Overflatebehandling karm:

Malt som standard. Finer og massivt tre på forespørsel.

Beslag og tilbehør:

  • Med eller uten lås Connect 311
  • Draring + skålhåndtak ROCA 939040
  • Skål- + skålhåndtak ROCA 939045

Mål (total modul):

  • Min bredde: M14
  • Max bredde: M24 (dørblad= 1225 mm) - Typegodkjent max M22
  • Min høyde: M20
  • Max høyde: M24 - Typegodkjent max M23

Klassifisering:

Typegodkjent R’w 30 dB (lab verdi minst Rw 33 dB)

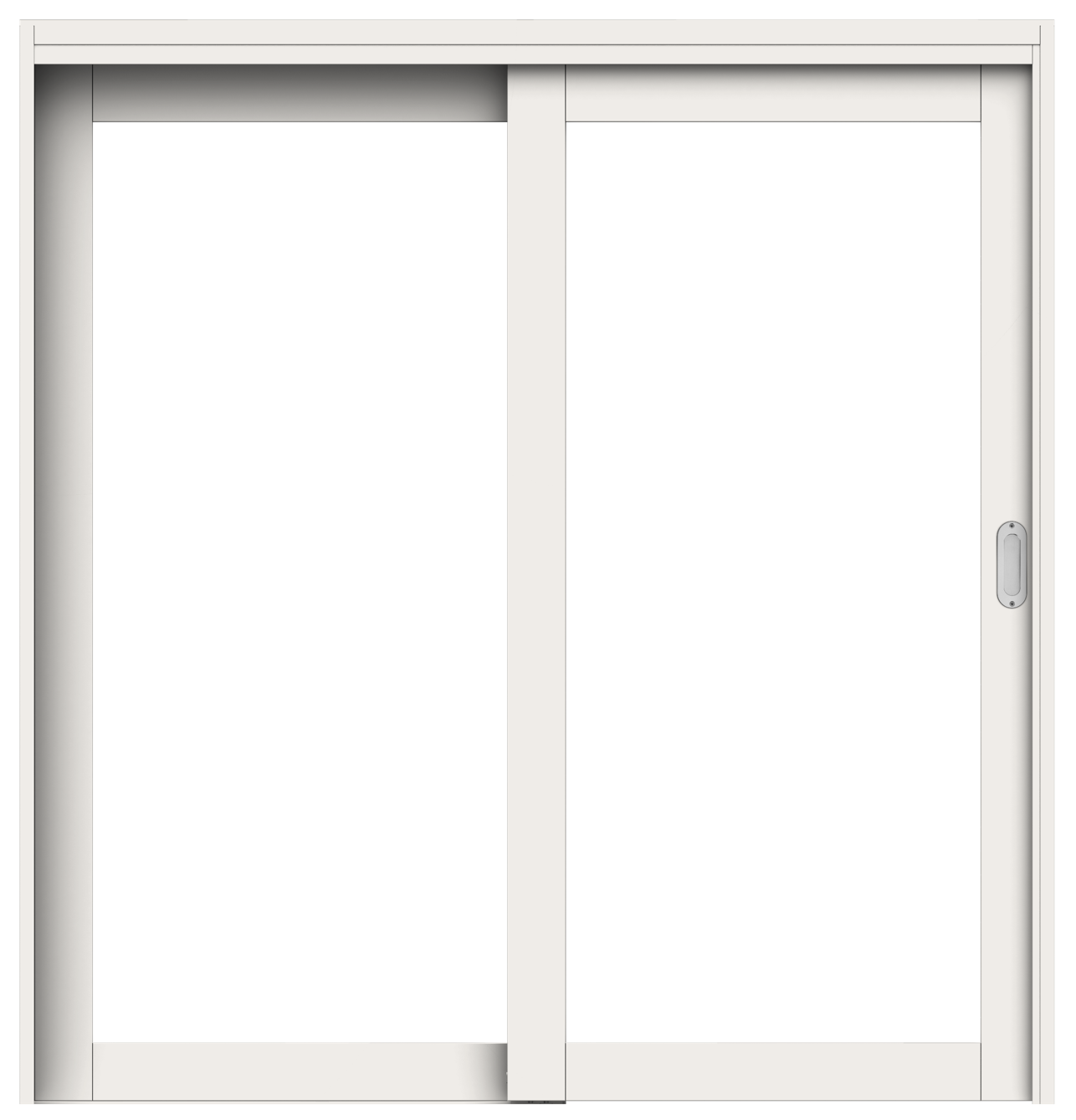

Integrert skyvedør TVILLING – Modell 3840

Løsningen består av to Unique HP dører. En av dørene er fastmontert i partiet mens den andre døren fungerer som en skyvedør. Hele modulen er en integrert løsning som ligger kant i kant med veggen på begge sider (avhengig av veggtykkelsen). Denne modulen leveres med en skyvedørskinne og nødvendig tilbehør. Skyvedørsskinnen dekkes av en liten kornisch som sitter på innsiden av modulen.

Design dørblad:

  • Glatt Master med malt, finert eller laminat overflate.
  • Unique HP glassdør med malt eller finert overflate. Design GW01L, GW02L, GW03L, GW04L og GW08.
  • Finér: amerikansk eik, ask, bjørk, lønn, valnøtt, svart eik og hvit eik.

Overflatebehandling karm:

Malt som standard. Finer og massivt tre på forespørsel.

Beslag og tilbehør:

  • Med eller uten lås Connect 311
  • Draring + skålhåndtak ROCA 939040
  • Skål- + skålhåndtak ROCA 939045

Mål (total modul):

  • Min bredde: M14
  • Max bredde: M24 (dørblad= 1225 mm) - Typegodkjent max M22
  • Min høyde: M20
  • Max høyde: M24 - Typegodkjent max M23

Klassifisering:

Typegodkjent R’w 30 dB (lab verdi minst Rw 33 dB)

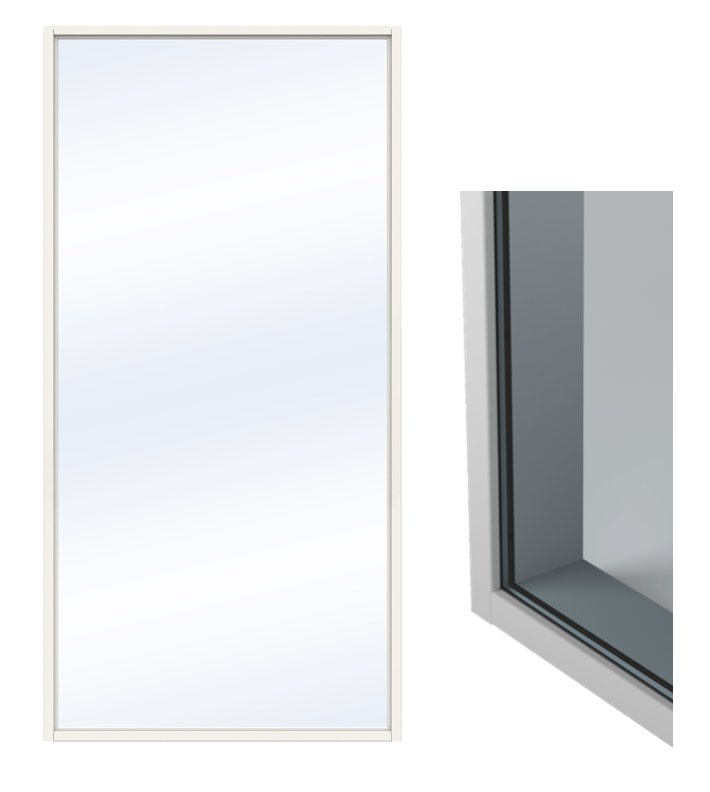

Lydklassifisert glassparti – Modell 3850

Glasspartiet er designet for å passe perfekt til vårt sortiment med Unique dører. Partiene har samme type glass med en diskret U-profil rundt glasskantene, noe som gjør at de passer godt sammen med andre type dører også. De kan også fint stå alene. Løsningen med U-profil uten glasslist gir et eksklusivt uttrykk samtidig som man slipper at støv og skit setter seg fast mellom glass og list.

Overflate/material:

Malt som standard. Finer og massivt tre på forespørsel.

Design:

Mittposter tilbys i dimensjonene 28, 50, 95, 100, 112, 150, 175 og 190 mm Mittposter plasseres i henhold til ønske eller slik at de matcher øvrige moduler.

Glass:

Fra 6 – 8,76 mm glass

Klassifisering:

Uklassifisert og R’w30 dB (med 8,76 mm laminert, lydreduserende glass)

Mål:

  • Min bredde: M3
  • Max bredde: M15
  • Min høyde: M3
  • Max høyde: M27
